DTH menetkalapács

A DTH (Down-The-Hole) menetkalapács, más néven DTH kalapács vagy DTH fúrófej, egy speciális szerszám, amelyet a fúróiparban használnak ütőfúrási műveletekhez. Kifejezetten kemény sziklaképződményekben történő lyukak fúrására készült.



A DTH menetkalapács a következő alkatrészekből áll:

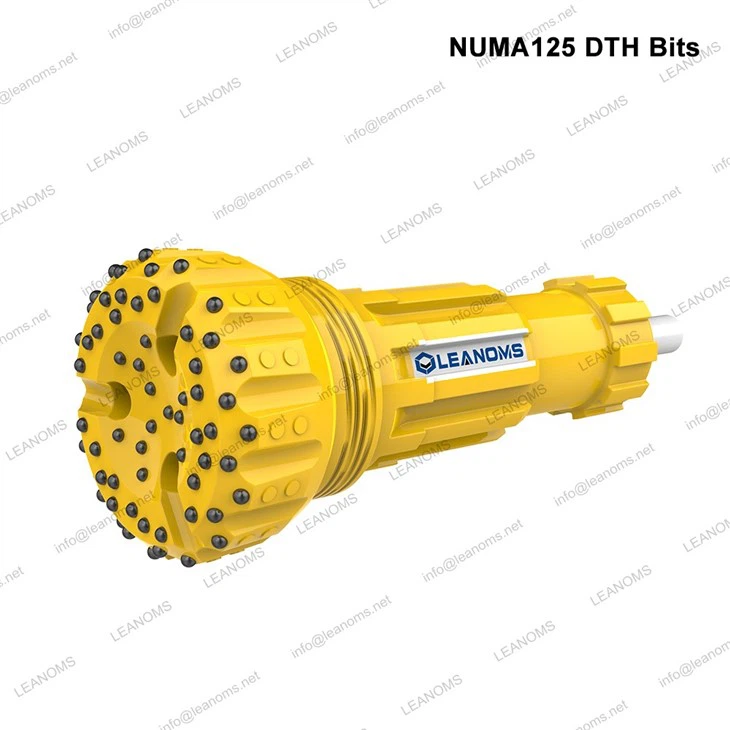

Fúrószár: A fúrófej a vágóelem a DTH kalapács alján. Kemény anyagokból, például volfrám-karbidból vagy gyémántbetétekből készül, hogy ellenálljon a fúrás során fellépő nagy ütési erőknek és kopásnak.



Kalapács test: A kalapács testében találhatók a DTH kalapács belső alkatrészei. Általában kiváló minőségű acélból készül, hogy biztosítsa a szilárdságot és a tartósságot.



Belső dugattyú: A belső dugattyút, más néven ütközőt vagy meghajtót, sűrített levegő vagy más alkalmas folyadék hajtja. Gyorsan mozog a kalapács testében, hogy erőteljes ütéseket adjon a fúrószárnak, lehetővé téve a hatékony kőbehatolást.



Levegőelosztó: A levegőelosztó a sűrített levegőt vagy folyadékot a felületről a kalapácstestbe irányítja. Gondoskodik a belső dugattyú megfelelő működéséről, és szabályozza a fúrófuratból a kivágások kiöblítését.



Szál csatlakozás: A DTH menetkalapácsot speciális menetes csatlakozásokkal tervezték a felső végén, hogy a fúrószálhoz csatlakozzanak. A menetes csatlakozás biztonságos és szoros illeszkedést biztosít a DTH kalapács és a fúróberendezés között.



A DTH menetes kalapács működési elve magában foglalja a belső dugattyú gyors oda-vissza mozgását, amely energiát ad át a fúrófejnek. Ahogy a sűrített levegő vagy folyadék lefelé kényszeríti a dugattyút, a fúrószár hátsó végéhez ütközik, és nagyfrekvenciás ütéseket generál. Ezek az ütések megtörik a kőzetképződményt, és a fúrásból a fúrás a fúrószál és a furatfal közötti gyűrű alakú téren keresztül távozik.



A DTH menetes kalapácsokat széles körben használják különféle fúrási alkalmazásokban, beleértve a bányászatot, kőfejtést, vízkútfúrást, geotechnikai vizsgálatokat és építési projekteket. Ismeretesek a kemény sziklaképződményekbe való behatolási hatékonyságukról, valamint arról, hogy képesek egyenes és pontos lyukakat fenntartani. Különböző méretű és kivitelű DTH menetes kalapácsok állnak rendelkezésre, hogy megfeleljenek a különböző fúrási követelményeknek.



A Down-The-Hole (DTH) menetes kalapács kialakítása számos kulcsfontosságú összetevőt és szempontot foglal magában az optimális teljesítmény és tartósság biztosítása érdekében.Íme a DTH menetkalapács alapvető tervezési szempontjai:



Test: A DTH kalapács törzse jellemzően kiváló minőségű ötvözött acélból vagy más tartós anyagból készül. Úgy tervezték, hogy működés közben ellenálljon a nagy ütési erőknek és a fúrási nyomásnak.



Lábszár: A DTH kalapács szára felelős a kalapácsnak a fúrószálhoz való csatlakoztatásáért. Menetes csatlakozásokkal rendelkezik, amelyek lehetővé teszik a könnyű össze- és szétszerelést a fúróberendezéssel.



Dugattyú: A dugattyú a DTH kalapács kulcsfontosságú eleme, amely a fúráshoz szükséges ütőenergiát állítja elő. Előre-hátra mozog a kalapács testében, és a fúrószárat üti, hogy megtörje a sziklaképződményt.



Szeleprendszer: A DTH kalapács tartalmaz egy szeleprendszert, amely szabályozza a sűrített levegő vagy más fúrófolyadék áramlását a kalapácson belül. Ez a rendszer szabályozza az energiaátvitelt a dugattyúról a fúrószárra, és megkönnyíti a hatékony fúrást.



Bitmegtartó mechanizmus: A DTH kalapács tartalmaz egy bitrögzítő mechanizmust, amely biztonságosan tartja a fúrószárat a fúrási műveletek során. Különféle mechanizmusok, például biztosítógyűrűk vagy rögzítőcsapok használhatók a bit megfelelő megtartásának biztosítására.



Levegő keringtetés: A hatékony légkeringtetés elengedhetetlen az egyenletes fúrási teljesítmény fenntartásához és a DTH kalapácsban a hő felhalmozódásának megakadályozásához. A kialakítás légcsatornákat és csatornákat tartalmaz, amelyek lehetővé teszik a sűrített levegő vagy a fúrófolyadék hatékony áramlását a kalapács működés közbeni hűtésére.



Menettervezés: A DTH kalapács menetkialakítása kulcsfontosságú a megfelelő csatlakozáshoz és a fúrófüzérrel való kompatibilitáshoz. Biztonságos és szivárgásmentes csatlakozást biztosít, miközben lehetővé teszi az egyszerű össze- és szétszerelést.



Viselésvédelem: A DTH kalapács a kritikus területeken kopásálló anyagokat vagy bevonatokat tartalmazhat a tartósság növelése és a kalapács élettartamának meghosszabbítása érdekében. Ide tartoznak a kopóbetétek, a kemény felületű felületek vagy a speciális bevonatok, amelyek ellenállnak a koptató fúrási környezetnek.



Súlyeloszlás: A DTH kalapács kialakítása figyelembe veszi a megfelelő súlyelosztást a fúrás hatékonyságának optimalizálása és a rezgések minimalizálása érdekében. A súlyeloszlás kiegyensúlyozása segít csökkenteni a kalapács és más fúróalkatrészek kopását.



Kompatibilitás: A DTH kalapács kialakítása figyelembe veszi a különféle fúróberendezésekkel, fúrószárakkal és fúrási körülményekkel való kompatibilitást. Lehetővé teszi a testreszabást és a különféle fúrási alkalmazásokhoz és sziklaképződményekhez való alkalmazkodást.
